БФ-1-201

Описание и сфера эксплуатации БФ-1-201

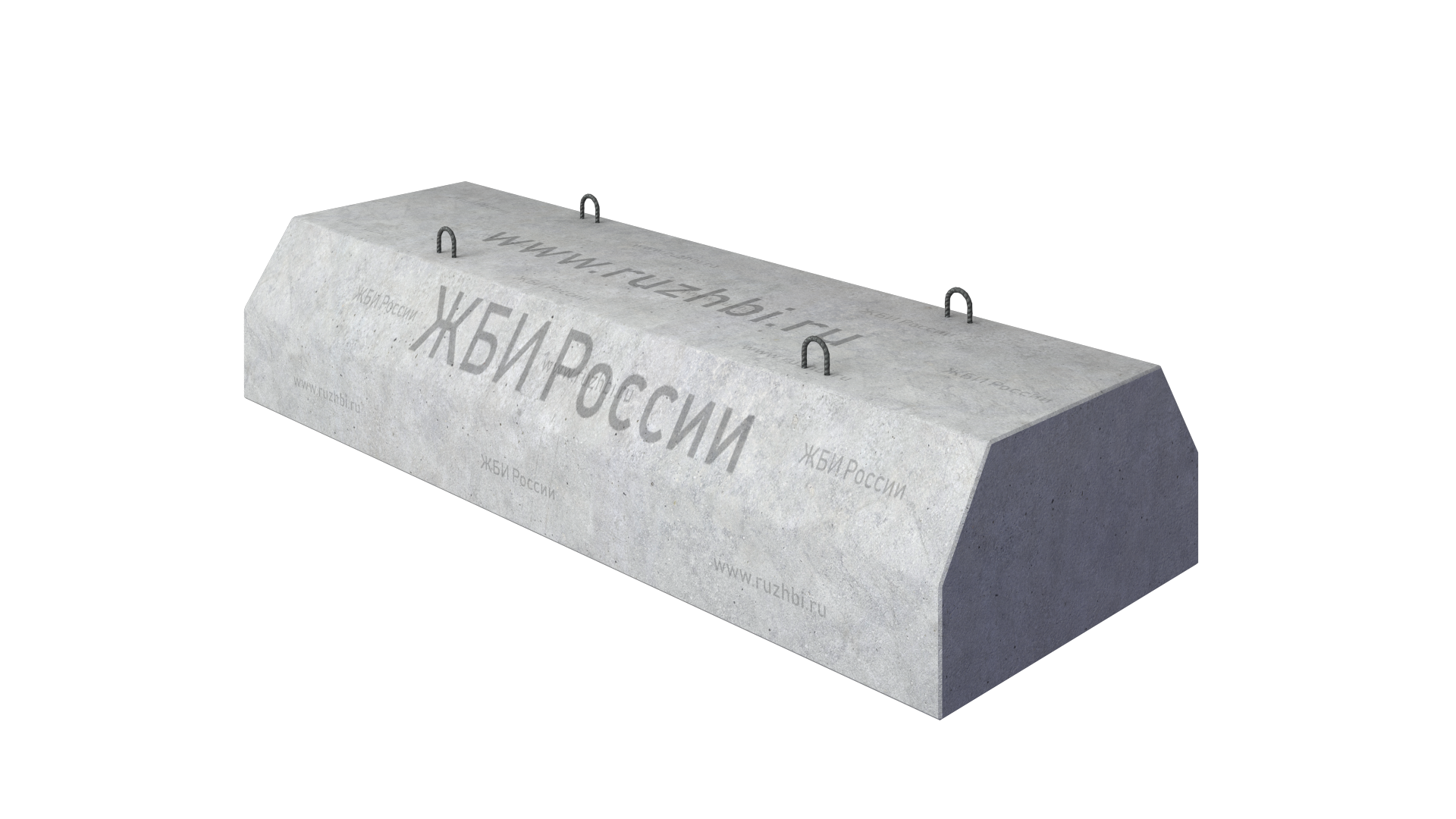

Фундаментные блоки и плиты круглых труб – вытянутые прямоугольные изделия с прямыми или скошенными гранями или с округлой выемкой вдоль конструкции. Имеют стальные петли для транспортировки и монтажа. Выступают в качестве фундамента для звеньев круглых труб под полотном автомобильных, городских и сельских дорог, а также под насыпями железнодорожных путей высотой до 9 м.

БФ-1-201 защищают трубопроводы от механических повреждений, помогают перераспределить нагрузку, нейтрализуют вибрации. Изделия обладают высокой прочностью и трещиностойкостью, повышенной сейсмоустойчивостью (до 9 баллов по шкале Рихтера), невосприимчивы к перепадам температуры и влажности, не подвержены коррозии, долговечны.

Размеры БФ-1-201:

1. Длина: 2010 мм
2. Ширина: 1290 мм
3. Высота: 500 мм
4. Масса: 3.10 т

Производство БФ-1-201

Для изготовления БФ-1-201 используется конструкционный тяжелый бетон, класс прочности – В20-В25, средняя плотность – 2200-2500 кг/м3. Марка по водонепроницаемости устанавливается в зависимости от климатических условий эксплуатации, но не ниже W6, марка по морозостойкости – F200 (до минус 10°C) или F300 (ниже минус 10°C).

Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие добавки. Поверхности обрабатываются гидрофобными составами. Качество и внешний вид бетонных поверхностей должны соответствовать категориям А6 (торцы блоков) и А7 (невидимые в условиях эксплуатации поверхности).

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам конструкции укрепляются сетками и каркасами из арматуры класса A-I марки СтЗсп диаметром 6-16 мм. Все стальные элементы обрабатываются составами, которые предотвращают коррозию.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства», шифром 1484 «Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог», серией 3.503.1-112.97 «Трубы водопропускные круглые железобетонные сборные из длинномерных звеньев» и др. Документы устанавливают требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

Как правило, в маркировке указывают типоразмер и длину изделия, дополнительно могут быть отмечены допустимые условия применения. Подробно об особенностях маркировки каждого конкретного типа изделия можно узнать в соответствующих ГОСТах и других нормативных документах.

Обозначения наносятся несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Информация должна содержать товарный знак или краткое наименование предприятия-изготовителя, дату выпуска, массу и штамп отдела технического контроля.

Транспортировка и хранение

Правила транспортировки и хранения БФ-1-201 определены ГОСТ 13015-2012, шифром 1484, серией 3.503.1-112.97, СНиП 12-03-2001 и СНиП 12-04-2002. Производители также сопровождают свою продукцию памяткой по безопасности перевозки и выполнения погрузочно-разгрузочных работ, обращению при монтаже и в процессе эксплуатации. БФ-1-201 отличаются значительными габаритами и массой, поэтому подъем и перемещение изделий производится при помощи специальной техники. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение изделий в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. При перевозке конструкции должны быть надежно зафиксированы. Не допускается погрузка и транспортировка БФ-1-201 навалом.

Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Изделия укладываются в горизонтальном положении на ровной поверхности, под нижний ряд устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки. Не допускается сбрасывать изделия с высоты, волочить без специальных подкладываемых приспособлений.
