Элементы лифтовых шахт выпускаются по ГОСТ 17538-2016 «Конструкции и изделия железобетонные для шахт лифтов жилых зданий», а также по сериям 1.289.1-2, 1.189-6, альбому ИЖ 237 и др. Для изготовления используют тяжелый или легкий конструкционный бетон класса В15-В25. Толщина стенок блоков – 20 мм. Элементы шахты лифтов могут производиться с монтажными петлями, закладными деталями, отверстиями под оборудование. Конструкции усиливаются арматурным каркасом.
В зависимости от типа и назначения спроектировано несколько типов элементов шахт.

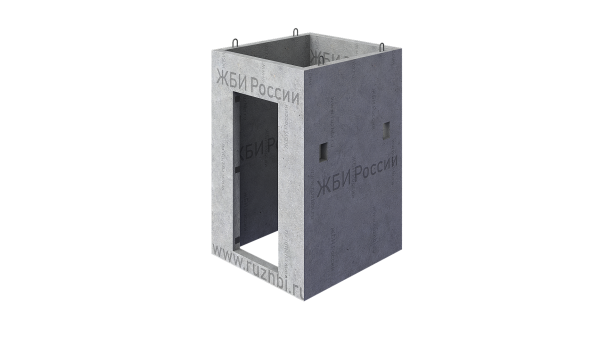

ШЛН, ШЛС, ШЛВ – объемные блоки шахт лифтов нижние, средние (основные) и верхние;
П, ПЛ – плиты перекрытия над шахтами лифтов;
ПП – плиты пола приямка;
ТЛ – тумбы под буферы кабин лифтов;
ПШЛ – панель шахты лифта.
Как правило, после типа конструкции в маркировке указываются округленные до целого числа:
– для блоков и тумб – высота в дециметрах;
– для плит и приямков – длина и ширина.
Далее в десятках килограммов приводится грузоподъемность лифта. Индекс «а» для блоков, плит и приямков означает, что изделия имеют ограниченный срок применения. Индексы «п», «пр» после размеров указывают, что противовес расположен с правой стороны кабины (если индексов нет, значит, противовес находится сзади). Конструкции из легкого бетона отмечают буквой Л.
Например, ШЛС-30-40 – основной блок шахты лифта, высотой 2980 мм, для лифта грузоподъемностью 400 кг. ПП-15-17-32 – плита приямка шахты лифта, длиной и шириной 1540х1730 мм, для лифта грузоподъемностью 320 кг.
Панели шахт лифтов маркируют как ПШЛ-100-33-2, где 100 – грузоподъемность лифта в десятках килограмм, 33 – высота панели в дециметрах, 2 – порядковый номер изделия (в зависимости от высоты шахты).
На странице представлен доступный для заказа ассортимент железобетонных элементов для шахт лифтов различных типов, размеров и назначения. Выбирайте нужное вам изделие и переходите в карточку товара, чтобы узнать цену на продукцию и стоимость доставки в ваш регион. Отправьте заявку и получите возможность купить шахты лифтов на самых выгодных условиях.
