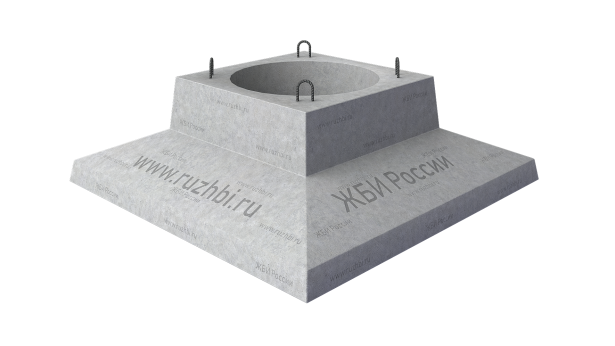

Опорные плиты для закрепления опор ЛЭП

Опорные плиты производятся по серии 3.407-115, выпуск 5 «Унифицированные фундаментные конструкции. Плиты, ригели и металлические детали для закрепления опор ВЛ 35-500 кВ». Материал изготовления – тяжелый бетон М200, морозостойкость – F150, водонепроницаемость – W4. Армируют конструкции сталью классов А-I, А-III, А-IV и проволокой В-1. Масса плит – 880-3400 кг, поэтому для удобства транспортировки и монтажа предусмотрены строповочные петли.

По серии 3.407-115 разработано 4 марки плит, которые отличаются площадью основания и областью применения. ОП в марке изделия означает «опорная плита», цифры 1–4 – типоразмер. ОП-1, ОП-2 и ОП-3 устанавливаются под центрифугированные стойки опор ЛЭП, ОП-4 – под вибрированные стойки. Длина-ширина/высота ОП-1 – 1600/500 мм, ОП-2 – 2000/550 мм, ОП-3 – 2500/550 мм, ОП-4 – 1500/300 мм. Отклонение размеров готового изделия не должно превышать 15 мм по длине и ширине и 10 мм – по высоте. Информация наносится несмываемой краской на торце плиты, там же указываются масса и дата производства изделия.

На странице представлен доступный для заказа ассортимент железобетонных опорных плит для закрепления опор ЛЭП различных размеров. Выбирайте нужное вам изделие и переходите в карточку товара, чтобы узнать цену на продукцию и стоимость доставки в ваш регион. Отправьте заявку и получите возможность купить опорные плиты ОП на самых выгодных условиях.
