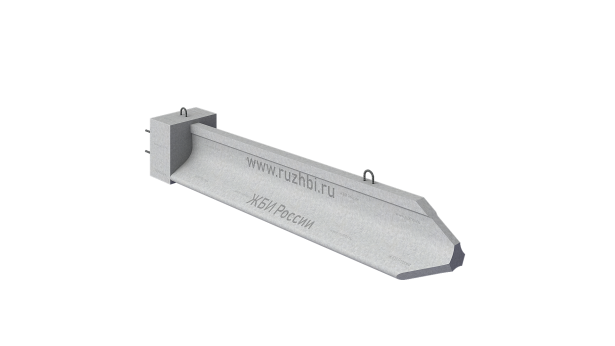

Фундаменты трехлучевые с анкерным креплением

Общие технические условия к изделиям определены ГОСТ 32209-2013 «Фундаменты для опор контактной сети железных дорог». Конструкции производятся по рабочим чертежам 4182И. Материал изготовления – тяжелый бетон класса В30, показатели морозостойкости – F150-F200, водонепроницаемости – не ниже W6. Для армирования используется сталь классов A240, A400 и проволока Вр-1. Строповочные петли изготавливают из стали класса A240. Анкерные болты выпускают из стали марок СтЗсп5 и 09Г2С. Болты, гайки и шайбы должны иметь защитное цинковое покрытие.

Разработано несколько типов трехлучевых конструкций: ТСС – фундамент стаканный заостренный, ТСА – заостренный с анкерным креплением консольных опор контактной сети, ТСП – то же для стоек жестких поперечин, ТАС – трехлучевой анкер заостренный, ТСН – фундамент стаканный повышенной надежности. Размеры всех типов унифицированы: длина – 4000 мм, 4500 мм и 5000 мм, ширина и высота поперечного сечения лучевой части – 670 мм и 590 мм соответственно. Масса – 1,46–2,28 т.

В маркировке после типа фундамента указывают его длину в метрах. Далее отмечают несущую способность (1 – 59 кН·м, 2 – 79 кН·м, 3 – 98 кН·м, 4 – 117 кН·м, 5 – 147 кН·м) и условия эксплуатации (М – можно использовать при температуре от минус 40°С до минус 55°С; К – изготовлен для использования в условиях агрессивной среды; Э – не подвержен электрической коррозии на участках постоянного тока).

На странице представлен доступный для заказа ассортимент железобетонных трехлучевых фундаментов с анкерным креплением различных типов, размеров и назначения. Выбирайте нужное вам изделие и переходите в карточку товара, чтобы узнать цену на продукцию и стоимость доставки в ваш регион. Отправьте заявку и получите возможность купить фундамент трехлучевой с анкерным креплением на самых выгодных условиях.
