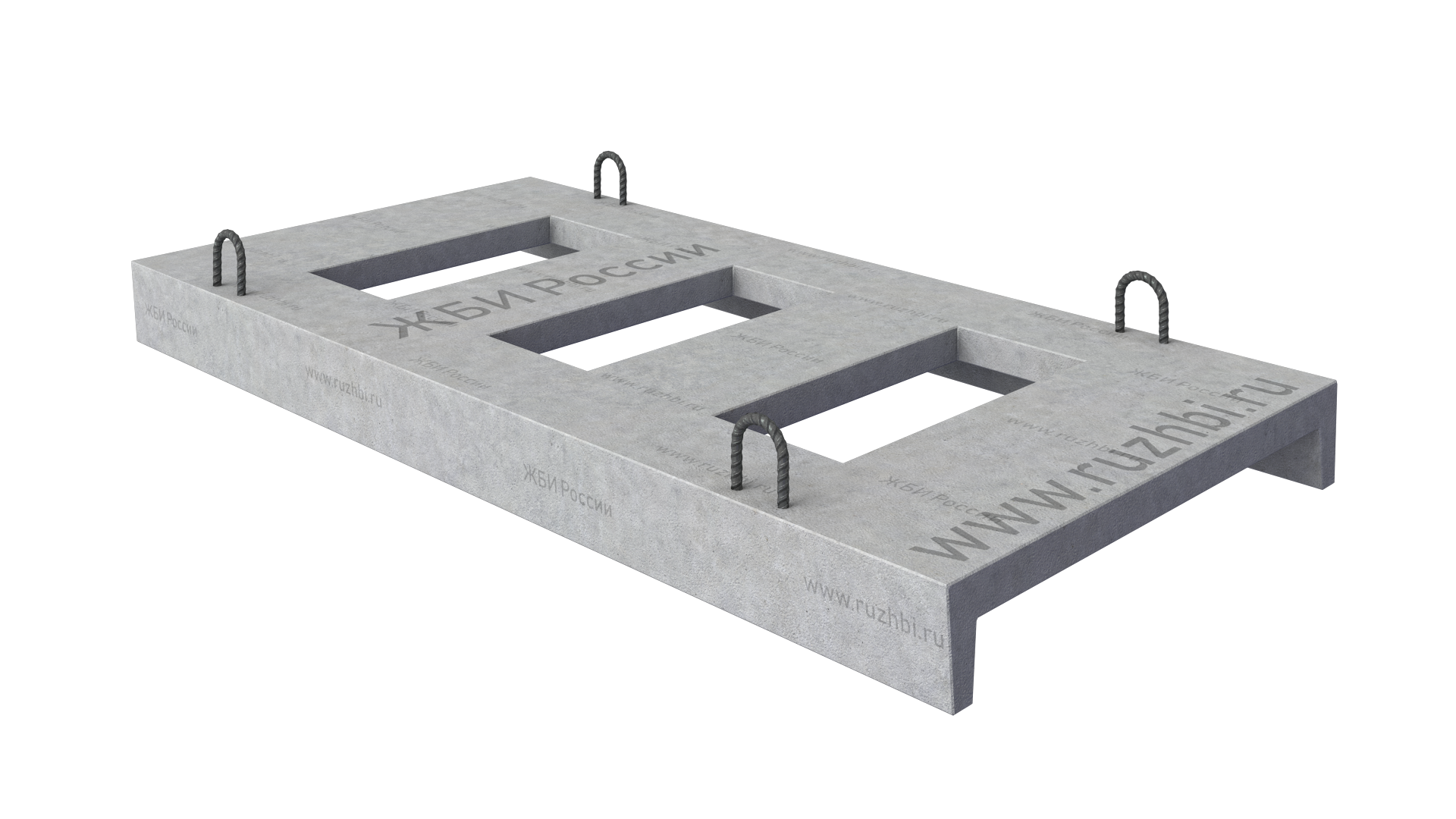

УБК-5А

Описание и сфера эксплуатации УБК-5А

Кабельные лотки УБК-5А предназначены для прокладки подземных коммуникаций и инженерных сетей, обустройства строительных шахт и лифтов. Применяются также в сфере энергетического строительства и для сооружения систем водоотведения. Защищают содержимое от повреждений, предохраняют от попадания внутрь грунта и мусора, обеспечивают доступ для проведения ремонтных или инспекционных работ.

Кабельные лотки УБК-5А отличаются повышенной сейсмоустойчивостью (до 9 баллов по шкале Рихтера), обладают высокой герметичностью. Изделия прочны и долговечны, способны выдерживать различные виды нагрузок, устойчивы к перепадам температуры и влажности.

Размеры УБК-5А:

1. Длина: 1000 мм
2. Ширина: 500 мм
3. Высота: 60 мм
4. Масса: 0.06 т

Производство УБК-5А

Для изготовления кабельных лотков УБК-5А используется тяжелый бетон, класс прочности – В15-В20. Марки по водонепроницаемости и морозостойкости устанавливаются в зависимости от климатических условий эксплуатации, но не ниже W4 и F100. Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие добавки. Поверхности обрабатываются гидрофобными составами.

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам конструкции укрепляются арматурным каркасом. Для его формирования методом контактно-точечной сварки используются стержни из стали А-I, А-III диаметром 6-10 мм и проволочная арматура В-I диаметром 4 мм. Конструкцией предусмотрены строповочные отверстия или монтажные петли, а также закладные детали. Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – не менее 15 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

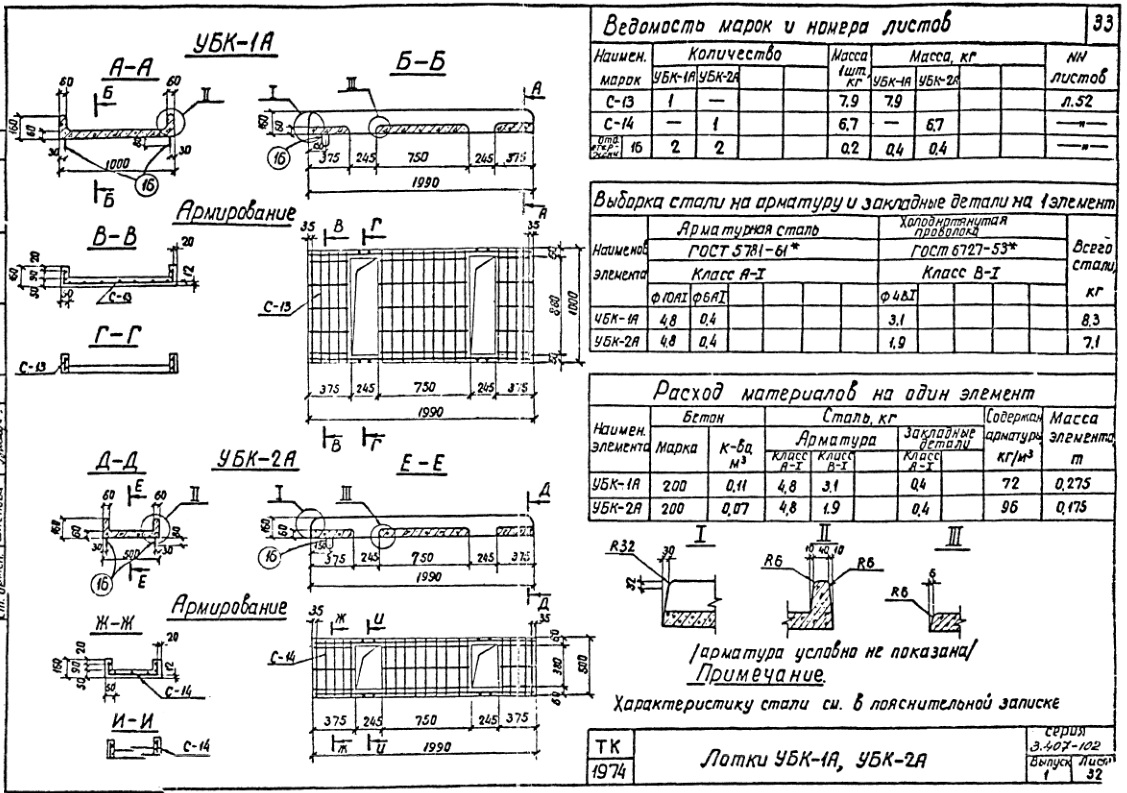

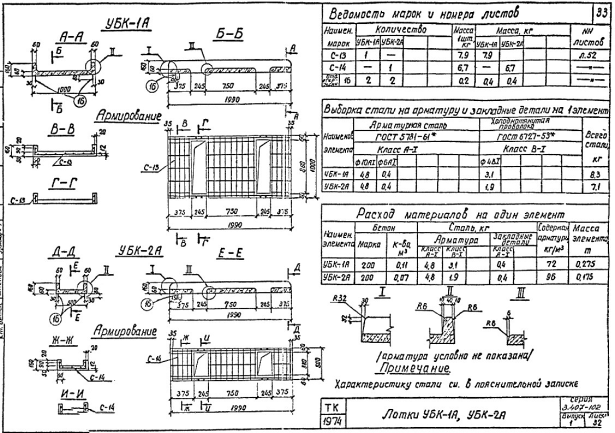

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства», серией 3.407.1-157.1 «Унифицированные железобетонные изделия подстанций 35-500 кВ». Документы устанавливают требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

Как правило, в маркировке указывают типоразмер. Индекс «А» указывает на наличие закладных деталей для крепления коммуникаций. Обозначения наносятся несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля.

Транспортировка и хранение

Правила транспортировки и хранения кабельных лотков определены ГОСТ 13015-2012, серией 3.407.1-157.1, СНиП 12-03-2001 и СНиП 12-04-2002. УБК-5А отличаются значительными габаритами и массой, поэтому подъем и перемещение производится при помощи специальной техники. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение изделий в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. При перевозке конструкции должны быть надежно зафиксированы. Не допускается погрузка и транспортировка изделий навалом.

Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Лотки укладываются в горизонтальном положении на ровной поверхности, под нижний ряд устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки. Не допускается сбрасывать лотки с высоты, волочить изделия без специальных подкладываемых приспособлений.
