ЛП-4

Описание и сфера эксплуатации ЛП-4

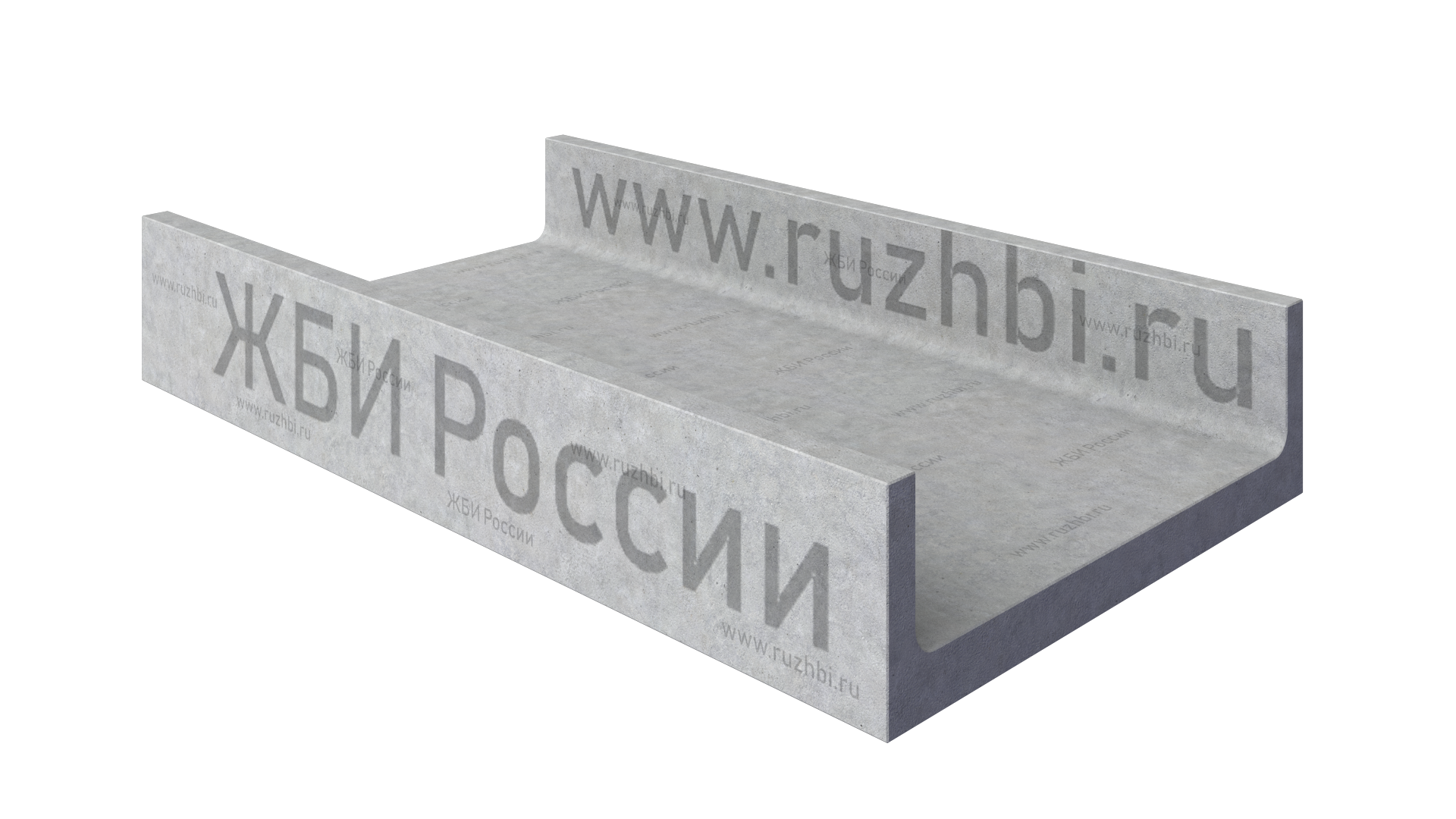

Непроходные каналы имеют форму перевернутой скобы, в теле которой предусмотрены монтажные петли и закладные детали для соединения со смежными конструкциями. Изделия служат для прокладки инженерных коммуникаций и тепловых сетей, строительства каналов и тоннелей, при этом конструкцией не предусмотрено попадание человека внутрь.

Элементы непроходных каналов ЛП-4 защищают находящиеся в них узлы, системы и оборудование от повреждений и давления грунта, гасят вибрации, обеспечивают надежную изоляцию и предохраняют от контакта с влагой и мусором.

Изделия устойчивы к механическому воздействию, перепадам температуры и влажности, способны выдерживать значительные нагрузки, отличаются повышенной сейсмоустойчивостью (до 9 баллов по шкале Рихтера), не подвержены коррозии, долговечны.

Размеры ЛП-4:

1. Длина: 2980 мм
2. Ширина: 2090 мм
3. Высота: 910 мм
4. Масса: 2.80 т

Производство ЛП-4

Для изготовления элементов непроходных каналов ЛП-4 используется тяжелый бетон, класс прочности – В15-В22,5, средняя плотность – 2200-2500 кг/м3. Марки по водонепроницаемости и морозостойкости устанавливаются в зависимости от климатических условий эксплуатации, но не ниже W4 и F150. Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие добавки. Поверхности обрабатываются гидрофобными составами.

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам конструкции укрепляются сетками и каркасами из арматуры. Для их формирования используются сталь классов A-I и A-III, а также проволока Вр-1. Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – не менее 20 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства», альбомами СК 3301-86 «Сборные железобетонные каналы из лотковых элементов для теплопроводов Ду 50 - 1400 мм» и ПС-312 «Конструкции каналов тепловых сетей со съемными перекрытиями» и др. Документы устанавливают требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

Как правило, в маркировке указывают типоразмер, реже – ширину и высоту в сантиметрах. Подробно об особенностях маркировки каждого конкретного типа изделия можно узнать в соответствующих ГОСТах и других нормативных документах.

Обозначения наносятся несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Информация должна содержать товарный знак или краткое наименование предприятия-изготовителя, дату выпуска, массу и штамп отдела технического контроля.

Транспортировка и хранение

Правила транспортировки и хранения элементов непроходных каналов определены ГОСТ 13015-2012, альбомами СК 3301-86, ПС-312, СНиП 12-03-2001 и СНиП 12-04-2002. Производители также сопровождают свою продукцию памяткой по безопасности перевозки и выполнения погрузочно-разгрузочных работ, обращению при монтаже и в процессе эксплуатации. ЛП-4 отличаются значительными габаритами и массой, поэтому подъем и перемещение производится при помощи специальной техники. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение изделий в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. При перевозке конструкции должны быть надежно зафиксированы. Не допускается погрузка и транспортировка ЛП-4 навалом.

Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Изделия укладываются в горизонтальном положении на ровной поверхности, под нижний ряд устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки. Не допускается сбрасывать конструкции с высоты, волочить без специальных подкладываемых приспособлений.
