ОП-1

Описание и сфера эксплуатации ОП-1

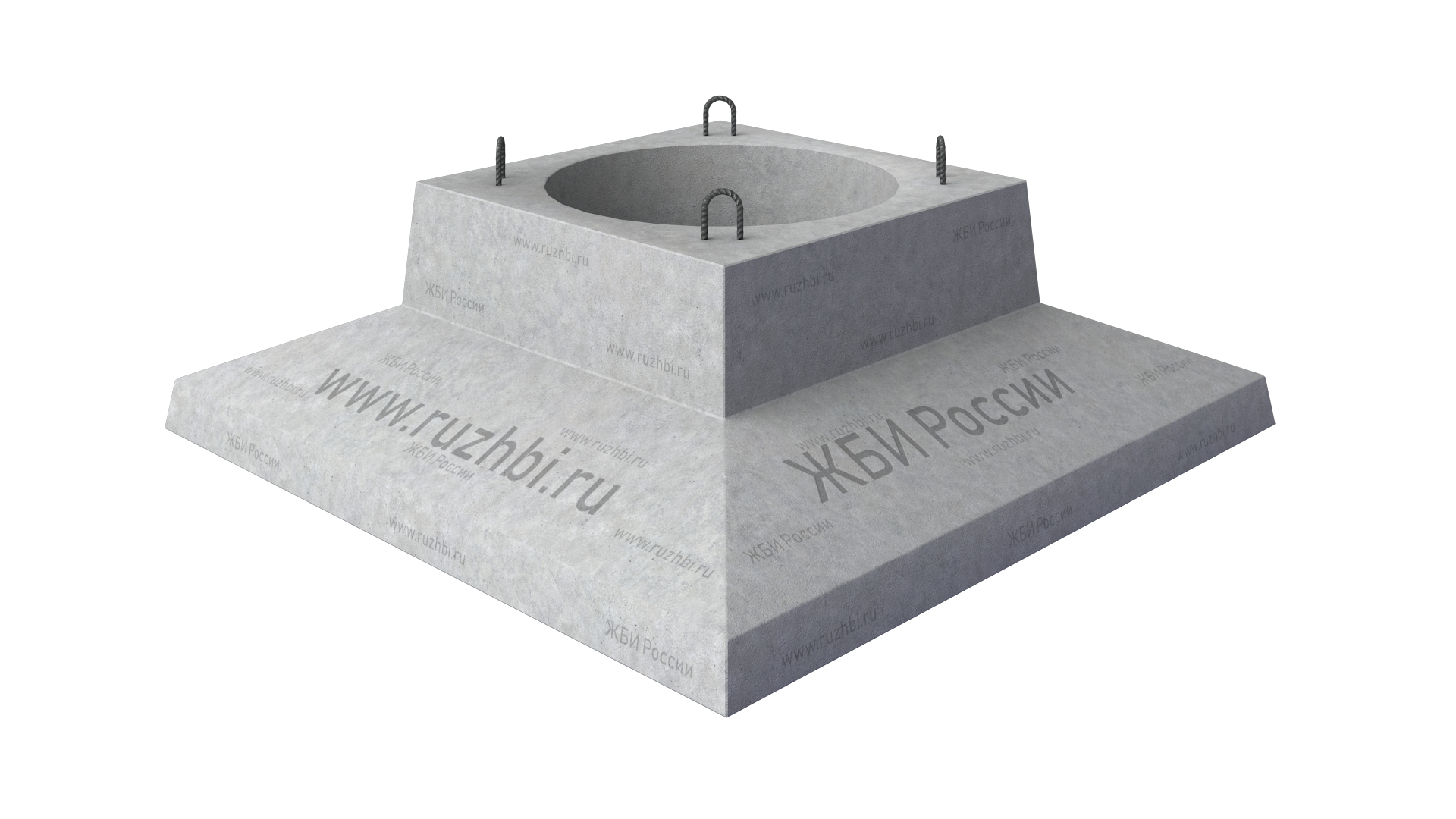

Опорные плиты для закрепления опор линий электропередач ОП-1 – монолитные конструкции из железобетона. Квадратная форма со скошенными от центра к краям гранями, а также стакан для фиксации стойки опоры на верхней грани обеспечивает устойчивость опор ЛЭП, сохраняя их в вертикальном положении. Транспортировка и монтаж производятся при помощи стальных петель.

Благодаря своей конструкции опорные плиты ОП-1 равномерно распределяют нагрузки с опор на грунт, защищая его от деформации и снижая вероятность провалов и смещений. Изделия готовы к длительной эксплуатации, устойчивы к атмосферным воздействиям и механическим повреждениям, не подвержены коррозии.

Размеры ОП-1:

1. Длина: 200 мм
2. Ширина: 200 мм
3. Высота: 90 мм
4. Масса: 0.01 т

Производство ОП-1

Для изготовления опорных плит ОП-1 используется тяжелый бетон из щебня и цемента высоких марок, класс прочности – В15, средняя плотность – 2200–2500 кг/м3. Марка по водонепроницаемости – W4, по морозостойкости – F150. Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие добавки.

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам при производстве применяется стальная арматура классов А-I диаметром 12, 20 мм и А-III диаметром 8, 12 мм. Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – не менее 22 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства». Документ устанавливает требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

В соответствии с серией 3.407-115 «Унифицированные фундаментные конструкции ВЛ 35-500 кВ» в маркировке указывают типоразмер изделия (индексы 1-3 означают, что плиты устанавливаются под центрифугированные стойки опор ЛЭП, 4 – под вибрированные стойки).

Маркировочные обозначения наносятся на торце конструкции несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля. В некоторых случаях производитель может использовать собственную маркировку – рекомендуем перед покупкой уточнить этот момент.

Транспортировка и хранение

Правила транспортировки и хранения железобетонных опорных плит для определены ГОСТ 13015-2012, СНиП 12-03-2001 и СНиП 12-04-2002. Правильное размещение ОП-1 в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. При перевозке конструкции должны быть надежно зафиксированы. Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Не допускается сбрасывать плиты с высоты, волочить изделия без специальных подкладываемых приспособлений.

Заказывая железобетонные плиты для закрепления опор ЛЭП ОП-1 на нашем сайте, вы получаете выгодную цену и быструю доставку в Екатеринбург. ЖБИ России – высокое качество, оптимальные сроки, любые формы оплаты.
