ПКН-60-20

Описание и сфера эксплуатации ПКН-60-20

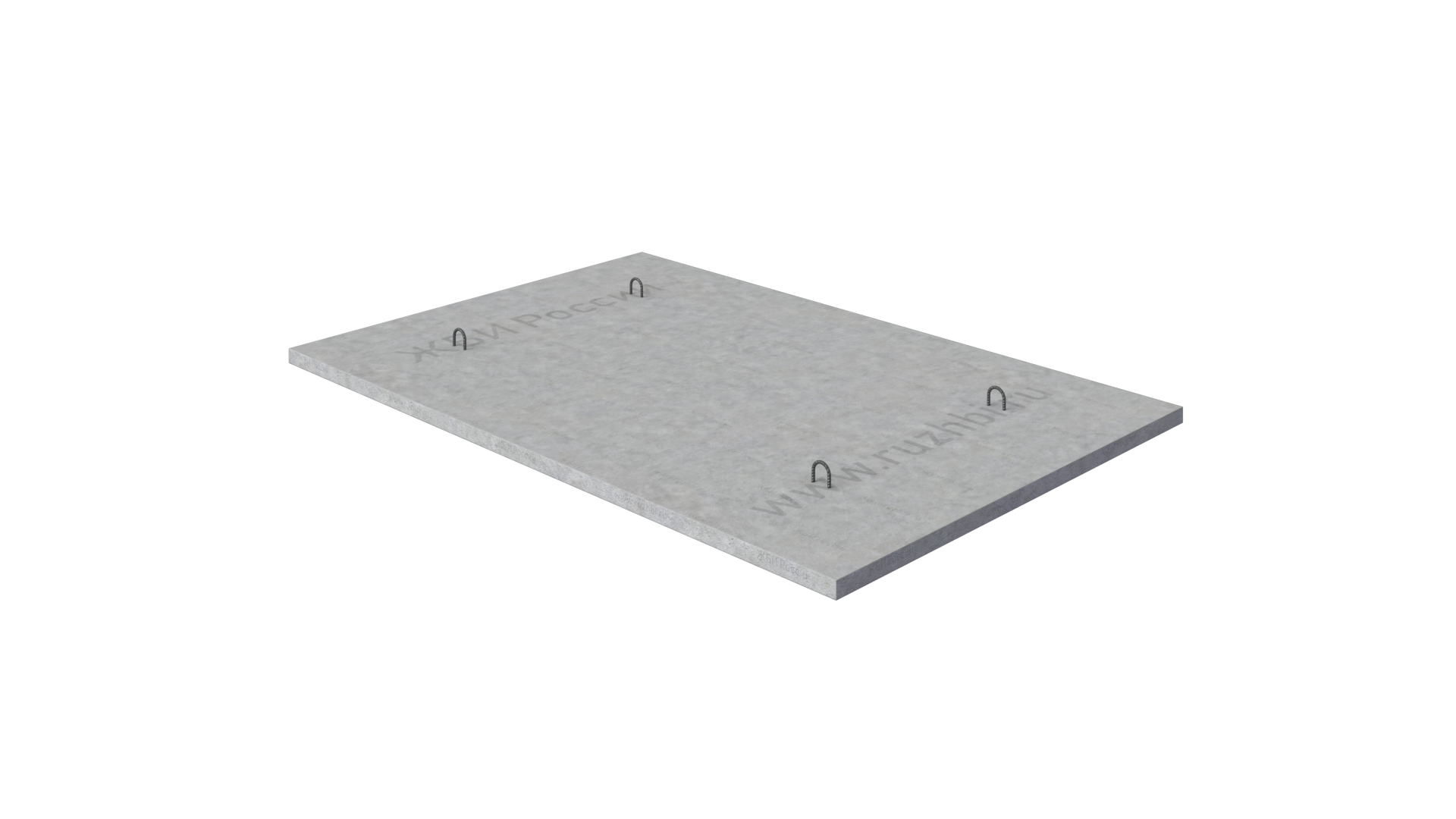

Плиты для облицовки каналов ПКН-60-20 – железобетонные плоские прямоугольные конструкции. Изделия имеют четыре монтажных петли на боковой поверхности, а также выпуски арматуры и закладные детали для сопряжения со смежными элементами. Используются для обустройства откосов в оросительных каналах мелиоративных систем. Плиты отличаются высокими прочностью и долговечностью, устойчивы к перепадам температуры и влажности, а также механическим повреждениям.

Размеры ПКН-60-20:

1. Длина: 6000 мм
2. Ширина: 2000 мм
3. Высота: 60 мм
4. Масса: 1.80 т

Производство ПКН-60-20

Для изготовления плит для облицовки каналов ПКН-60-20 используется тяжелый бетон, класс прочности – В22,5, средняя плотность – 2200–2500 кг/м3. Марка по водонепроницаемости – не ниже W6, по морозостойкости устанавливается в зависимости от климатических условий эксплуатации. Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие добавки. Качество и внешний вид бетонных поверхностей должны соответствовать категориям А6 (лицевая) и А7 (невидимая).

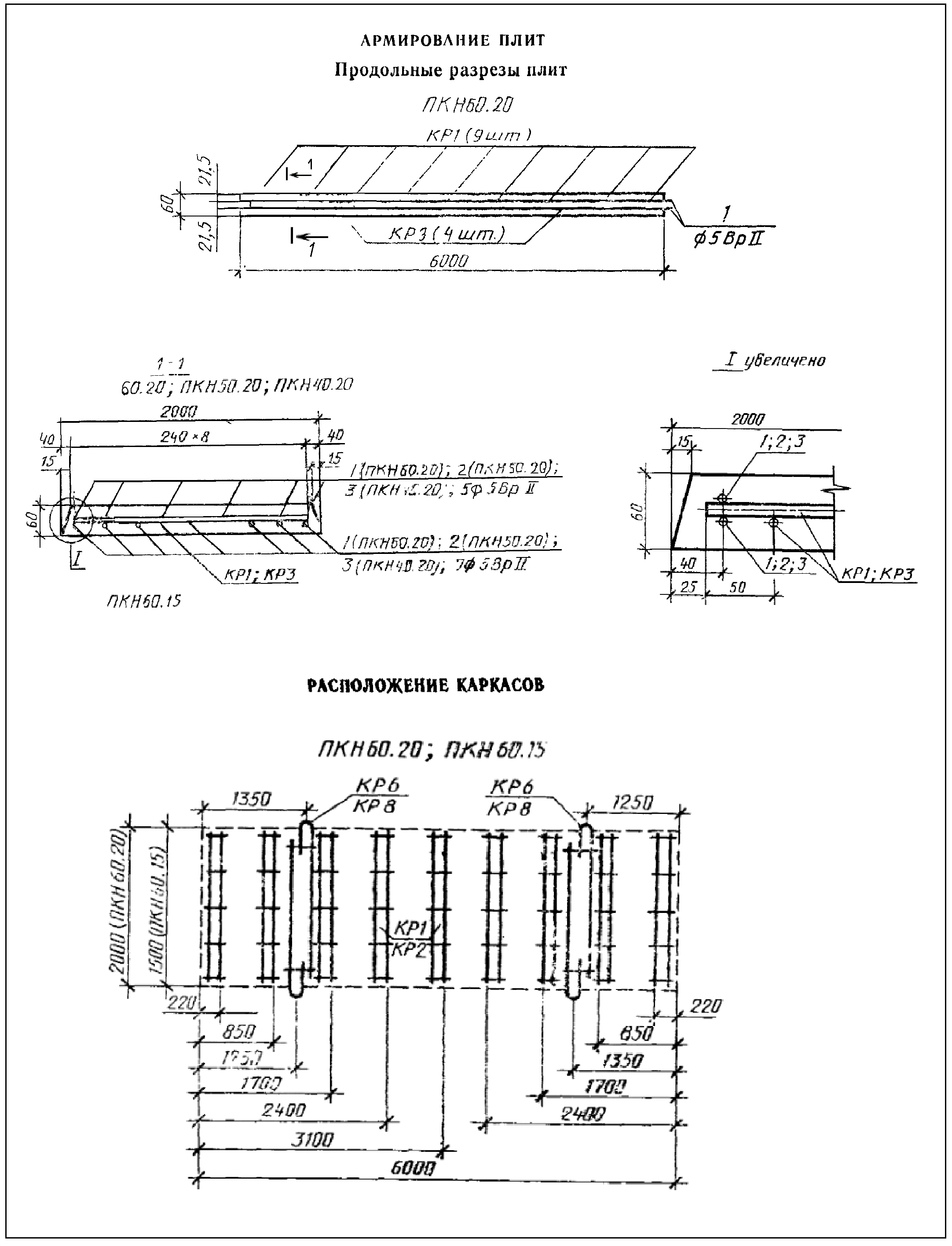

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам конструкции укрепляются арматурным каркасом. Для его формирования используется сталь A-I диаметром 10-12 мм и проволока Вр-I, Вр-II диаметром 4-5 мм. Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – не менее 14 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства», ГОСТ 22930-87 «Плиты железобетонные предварительно напряженные для облицовки оросительных каналов мелиоративных систем». Документы устанавливают требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

Как правило, в маркировке указывают длину и ширину изделия в дециметрах. Обозначения наносятся несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля.

Транспортировка и хранение

Правила транспортировки и хранения плит для облицовки каналов определены ГОСТ 13015-2012, ГОСТ 22930-87, СНиП 12-03-2001 и СНиП 12-04-2002. ПКН-60-20 отличаются значительными габаритами и массой, поэтому подъем и перемещение изделий производится при помощи специальной техники. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение изделий в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. При перевозке конструкции должны быть надежно зафиксированы. Не допускается погрузка и транспортировка плит навалом.

Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. ПКН-60-20 устанавливаются в вертикальном положении на боковые грани в специальных пирамидах, без прокладок, поочередно с двух сторон пирамиды, не допуская разницы более двух плит в одну сторону. В случае транспортировки и хранения в горизонтальном положении под нижний ряд устанавливаются деревянные подкладки, между вторым и каждым последующим рядами прокладки не используются. Высоту штабеля рекомендуется ограничить 10 рядами. Не допускается сбрасывать изделия с высоты, волочить без специальных подкладываемых приспособлений.
