П-800-98-20

Описание и сфера эксплуатации П-800-98-20

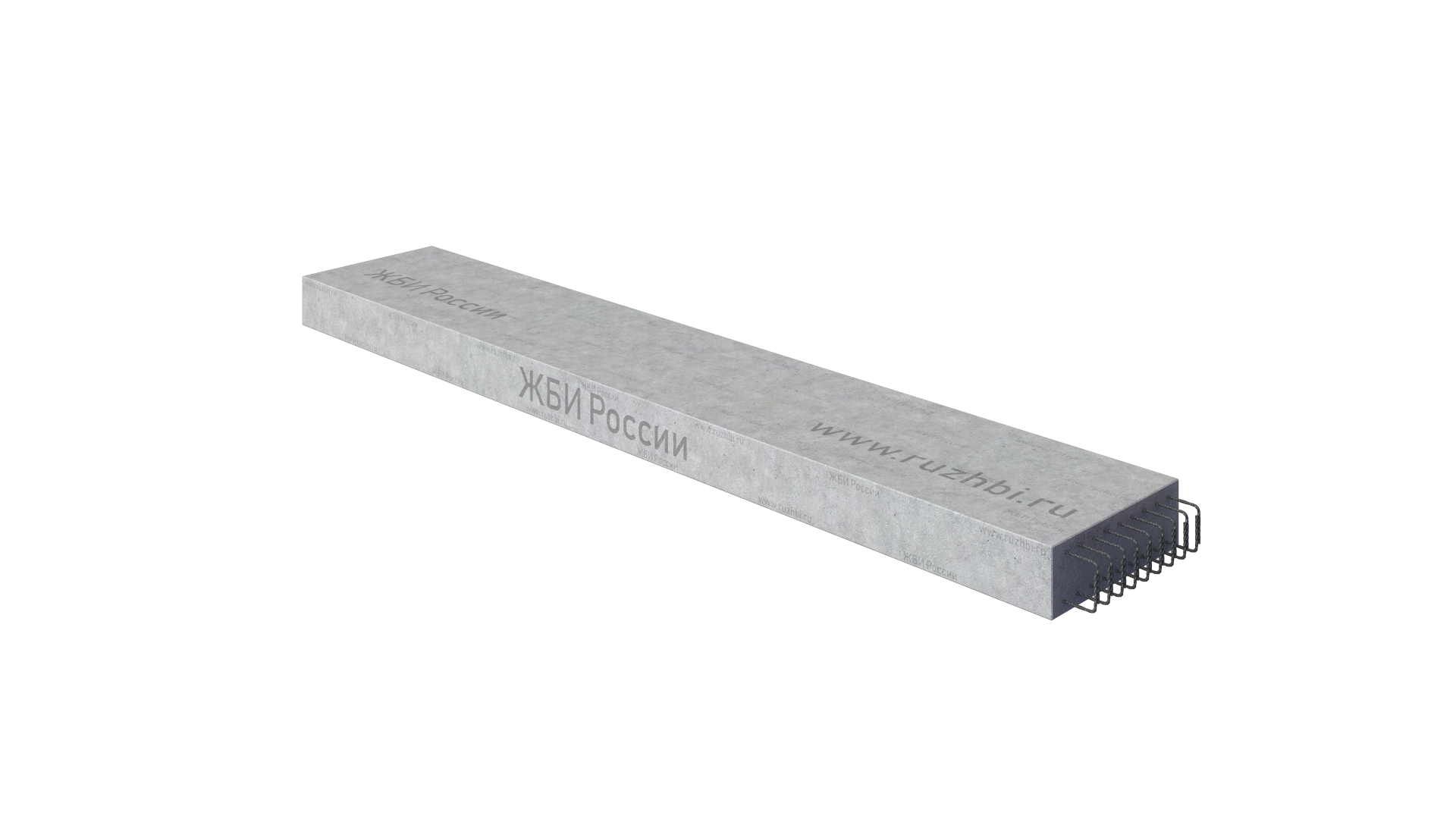

Железобетонные армированные переходные плиты П-800-98-20 – плоские прямоугольные или имеющие форму параллелограмма конструкции с технологическими уклонами на торцевых гранях. Изделия имеют сквозные отверстия, для транспортировки и монтажа предусмотрены стальные петли.

Задача плит – соединять дороги и тротуары с насыпями любой высоты, повысить прочность мостовых переходов. П-800-98-20 отличаются высокой прочностью, способностью выдерживать сосредоточенную нагрузку НК-80, устойчивостью к механическим повреждениям и различным климатическим условиям.

Размеры П-800-98-20:

1. Длина: 7950 мм
2. Ширина: 980 мм
3. Высота: 200 мм
4. Масса: 3.90 т

Производство П-800-98-20

Переходные плиты П-800-98-20 производятся по технологии вибропрессования. Для изготовления используется тяжелый мелкозернистый бетон класса прочности В30. Марка по водонепроницаемости – W6, по морозостойкости – в зависимости от климатических условий эксплуатации: F200 (до минус 10°C) или F300 (ниже минус 10°C). Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие комплексные добавки. Поверхности обрабатывают гидроизоляционными составами.

Арматурный каркас может быть сварным или вязаным. Для его формирования используются стали классов A-I марки СтЗсп, СтЗпс, СтЗкп, А-II (Ст5пс, Ст5сп,), Ac-II (10ГТ), A-III (25Г2С, 35ГС) диаметром от 6 до 25 мм. Монтажные петли изготавливаются из стали класса A-I (Ст3сп). Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – 30 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства». Документ устанавливает требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

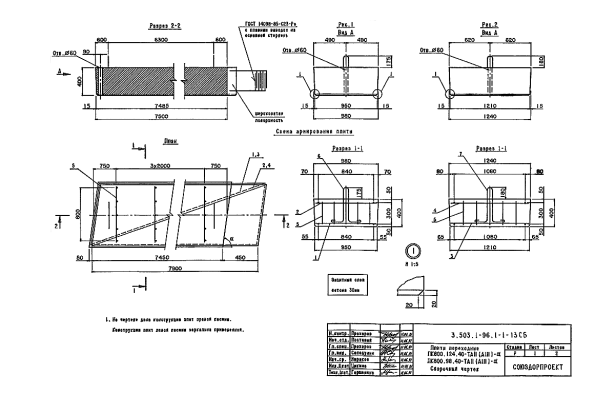

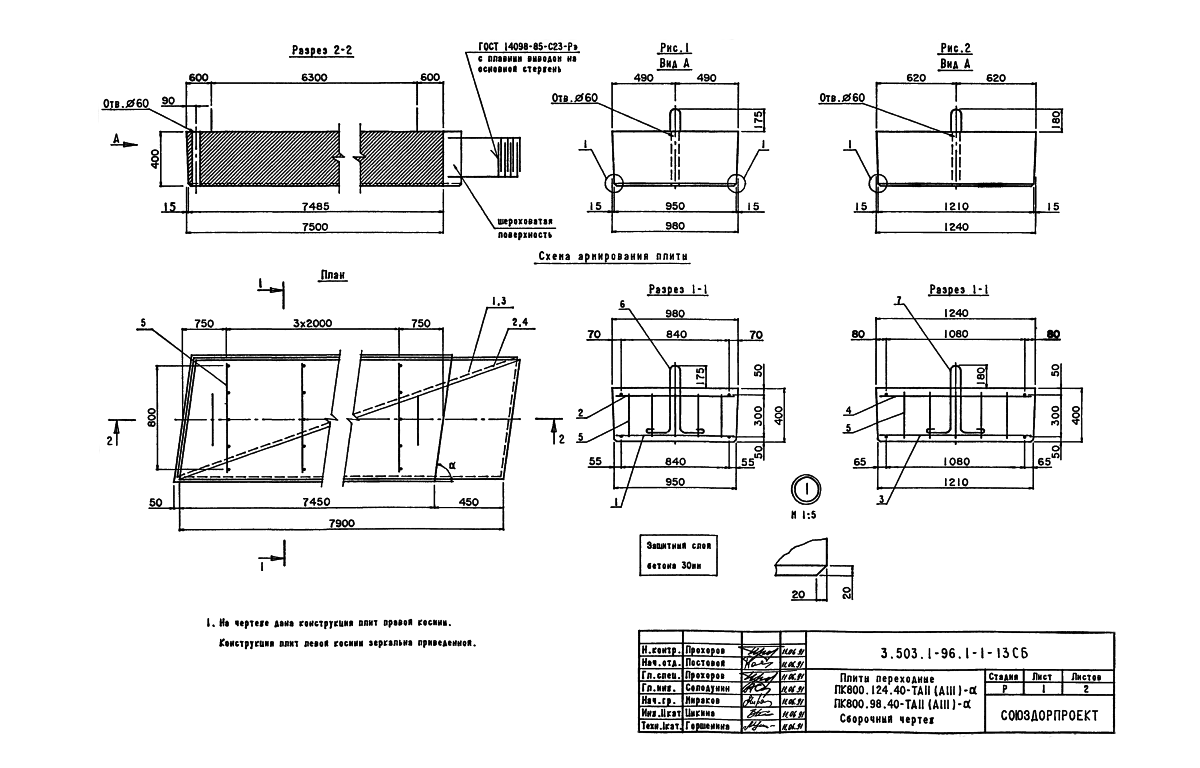

В соответствии с рабочими чертежами серии 3.503.1-96 «Сопряжение автодорожных мостов и путепроводов с насыпью. Конструкции сопряжения. Сборные железобетонные элементы» в маркировке указывают тип конструкции (обычная, косая, тротуарная, тротуарная косая) и габариты изделия в сантиметрах. Также могут быть отмечены температурная зона, класс рабочей арматуры, угол пересечения (для косых плит).

Маркировочные обозначения наносятся темной несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля. В некоторых случаях производитель может использовать собственную маркировку – рекомендуем перед покупкой уточнить этот момент.

Транспортировка и хранение

Правила транспортировки и хранения железобетонных переходных плит определены ГОСТ 13015-2012, СНиП 12-03-2001, СНиП 12-04-2002 и серией 3.503.1-96. П-800-98-20 отличаются значительными габаритами и массой, поэтому подъем и перемещение изделий производится при помощи специальной техники за строповочные петли. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение штабеля в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. Изделия укладываются в горизонтальном положении на ровной поверхности, под нижний ряд плит устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки.

При перевозке конструкции должны быть надежно зафиксированы. Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Не допускается сбрасывать плиты с высоты, волочить изделия без специальных подкладываемых приспособлений.

Заказывая переходные плиты П-800-98-20 на нашем сайте, вы получаете выгодную цену и быструю доставку в Екатеринбург. ЖБИ России – высокое качество, оптимальные сроки, любые формы оплаты.
