ПД-51-46-9

Описание и сфера эксплуатации ПД-51-46-9

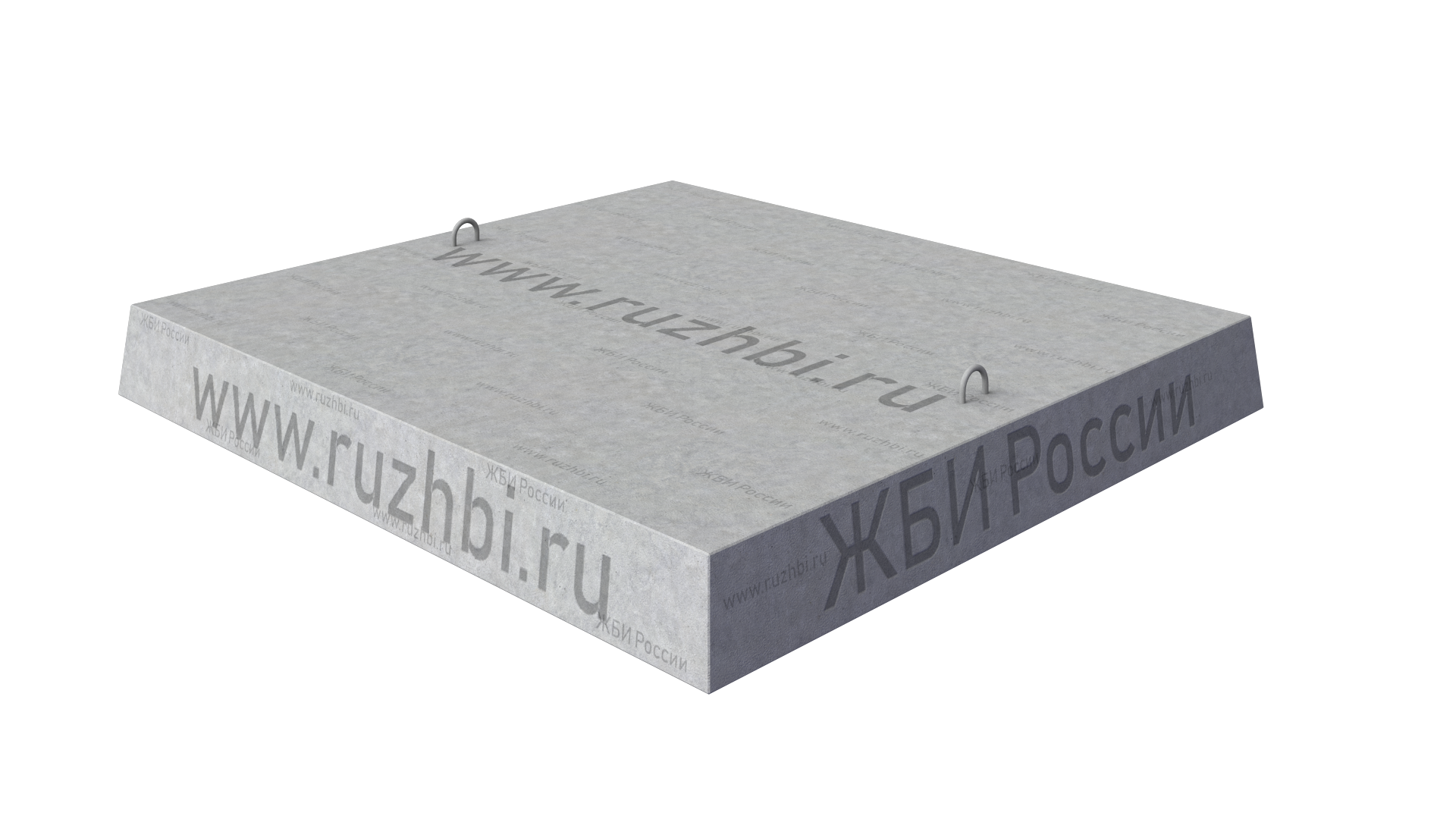

Трамвайные плиты ПД-51-46-9 – плоские железобетонные изделия прямоугольной формы. Укладываются на прямых и кривых участках трамвайных путей, в колее, междупутьях и на обочинах, на необособленном, обособленном и самостоятельном земляном полотне.

Трамвайные плиты ПД-51-46-9 способны выдерживать значительные нагрузки от движущегося по ним транспорта, попутно поглощая шум и вибрации. Изделия могут использоваться для обустройства производственных площадок, складских комплексов и автомобильных парковок.

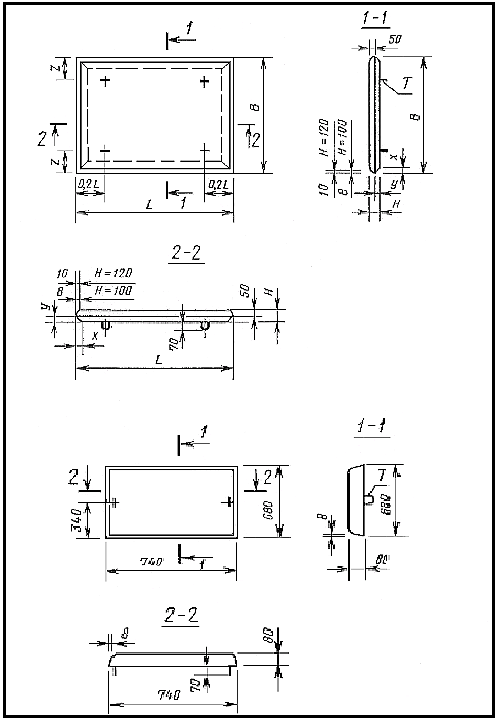

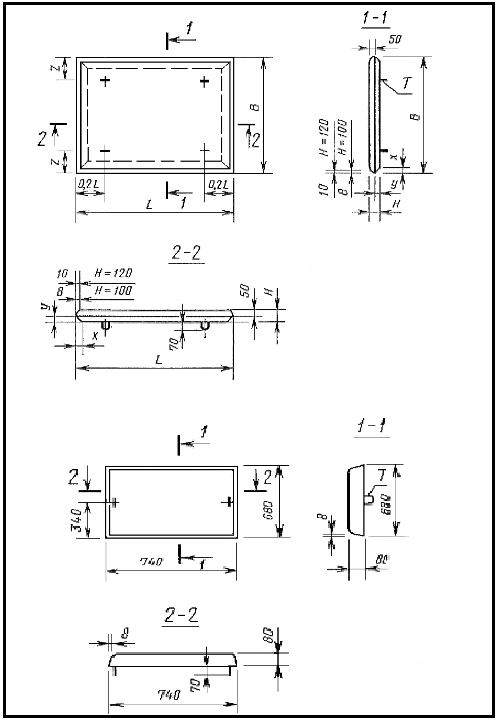

Размеры ПД-51-46-9:

1. Длина: 510 мм
2. Ширина: 460 мм
3. Высота: 90 мм
4. Масса: 0.05 т

Производство ПД-51-46-9

Трамвайные плиты ПД-51-46-9 производятся в специальных стальных формах. Для изготовления используется тяжелый бетон класса прочности В30 со средней плотностью 2200–2500 кг/м3, показатель водопоглощения – не более 5% по массе. Марки по водонепроницаемости и морозостойкости устанавливают в зависимости от климатических условий эксплуатации: до минус 5°C включительно – W2, F100; ниже минус 5°C до минус 15°C включительно – W4, F150; ниже минус 15°C – W4, F200. Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие, газообразующие и пластифицирующие добавки.

Для придания необходимой жесткости, исключения деформации и увеличения способности противостоять нагрузкам при производстве применяется стержневая арматура классов A-III и Ат-III, проволочная арматура класса Вр-1. Монтажные петли изготавливаются из стали класса A-II марки 10ГТ или А-I (ВСтЗсп2 или ВСтЗпс2). Все стальные элементы обрабатываются составами, которые предотвращают коррозию. Толщина защитного слоя бетона до арматуры – 25 мм.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства». Документ устанавливает требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

В соответствии с ГОСТ 19231.0-83 «Плиты железобетонные для покрытий трамвайных путей» в маркировке указывают назначение и габариты изделия (длину и ширину – в дециметрах, толщину – в сантиметрах).

Маркировочные обозначения наносятся на боковой грани несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля. В некоторых случаях производитель может использовать собственную маркировку – рекомендуем перед покупкой уточнить этот момент.

Транспортировка и хранение

Правила транспортировки и хранения железобетонных переходных плит определены ГОСТ 13015-2012, ГОСТ 19231.0-83, СНиП 12-03-2001 и СНиП 12-04-2002. ПД-51-46-9 отличаются значительными габаритами и массой, поэтому подъем и перемещение изделий производится при помощи специальной техники. За один раз не рекомендуется переносить более одной единицы продукции.

Правильное размещение штабеля в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. Изделия укладываются в горизонтальном положении на ровной поверхности, под нижний ряд плит устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки.

Высоту штабеля рекомендуется ограничить 1,5 метрами. При перевозке конструкции должны быть надежно зафиксированы. Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Не допускается сбрасывать плиты с высоты, волочить изделия без специальных подкладываемых приспособлений.
