ПБ-1-20

Описание и сфера эксплуатации ПБ-1-20

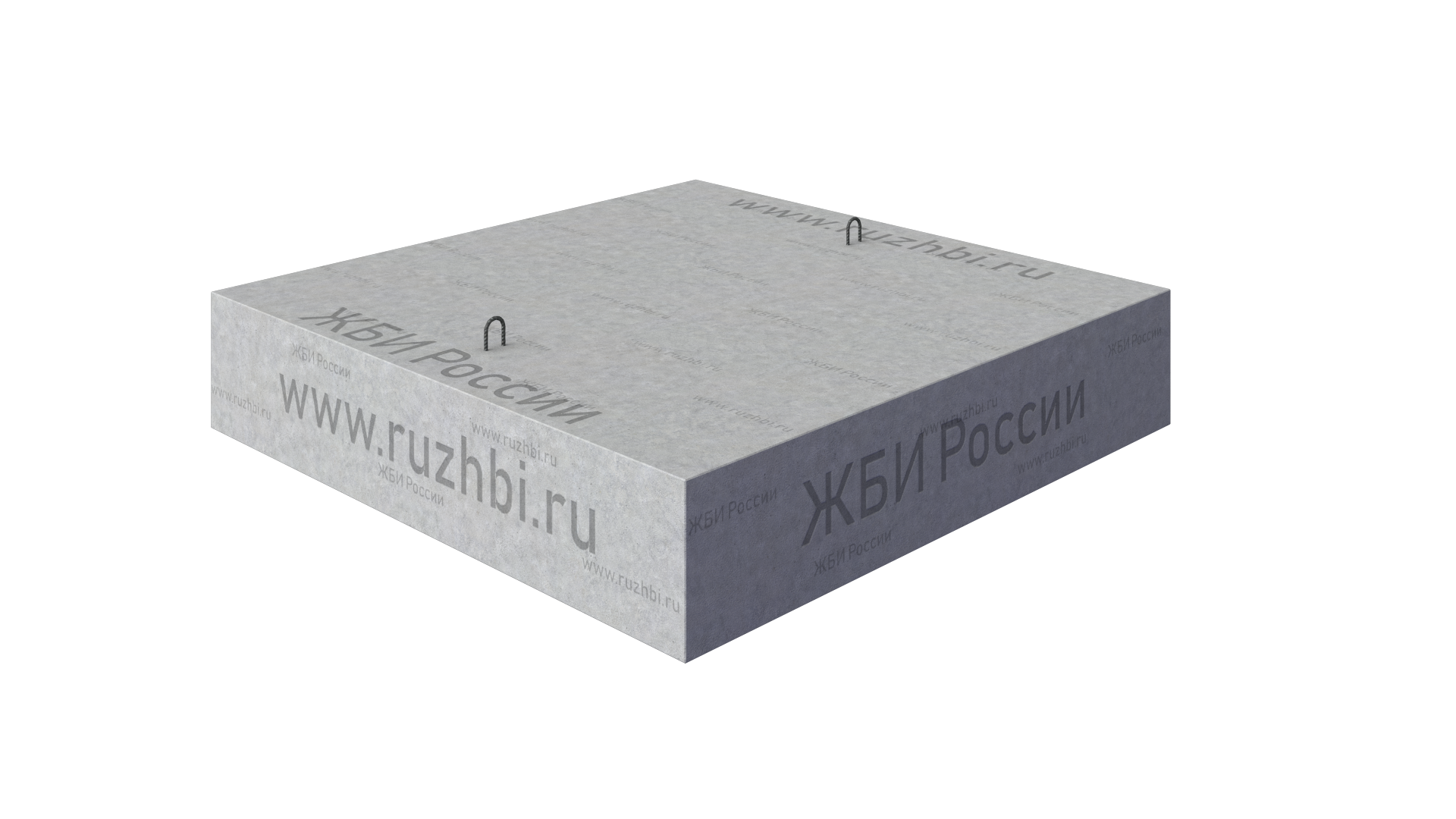

Железобетонные армированные плиты укрепления (плиты откосов) ПБ-1-20 – плоские прямоугольные или квадратные конструкции с арматурными выпусками для сопряжения со смежными элементами. Для транспортировки и монтажа предусмотрены стальные петли.

Задача изделий – защитить дно оросительных систем, укрепить откосы насыпей полотна дорог, мостов, земляных плотин и мелиоративных каналов, обеспечить устойчивость входных русел водопропускных труб.

Размеры ПБ-1-20:

1. Длина: 1000 мм
2. Ширина: 1000 мм
3. Высота: 200 мм
4. Масса: 0.50 т

Производство ПБ-1-20

Плиты укрепления ПБ-1-20 производятся из конструкционного тяжелого бетона класса прочности В15-В20 со средней плотностью 2200–2500 кг/м3. Марка по водонепроницаемости – W4-W6, по морозостойкости – в зависимости от климатических условий эксплуатации: F200 (до минус 10°C) или F300 (ниже минус 10°C). Заданные проектные характеристики обеспечивают вносимые в бетонную смесь воздухововлекающие и пластифицирующие комплексные добавки. Поверхности обрабатывают гидроизоляционными составами.

Арматурный каркас может быть сварным или вязаным. Для его формирования используются стали классов A-I марки ВСтЗсп2, ВСтЗпс2, ВСтЗГпс2, СтЗсп3, СтЗпс3, СтЗкп3, ВСтЗкп2, А-III (25Г2С, 35 ГС) диаметром от 6 до 14 мм и проволока Вр-I диаметром 4-5 мм. Монтажные петли изготавливаются из стали класса A-I (ВСтЗсп2) или Ac-II (10ГТ). Все стальные элементы обрабатываются составами, которые предотвращают коррозию.

Готовые изделия проходят обязательную проверку качества на прочность, жесткость и трещиностойкость, измеряются на соответствие геометрическим параметрам, осматриваются на наличие закладных деталей и комплектующих и др.

Маркировка и ГОСТы

Общие технические условия к конструкциям регламентированы ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства». Документ устанавливает требования к материалам, характеристикам, точности геометрических параметров, внешнему виду изделий, а также методы приемки и испытаний.

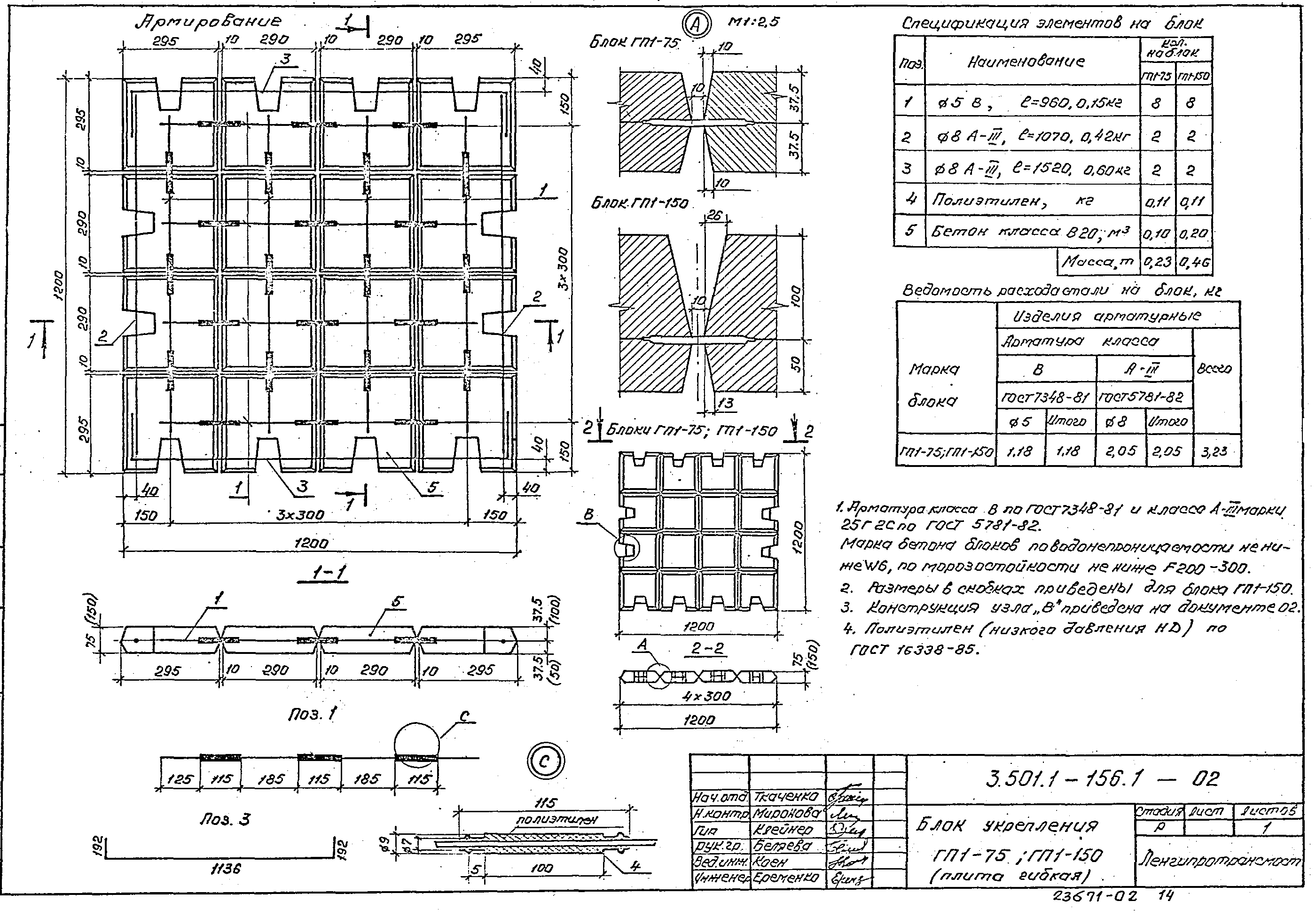

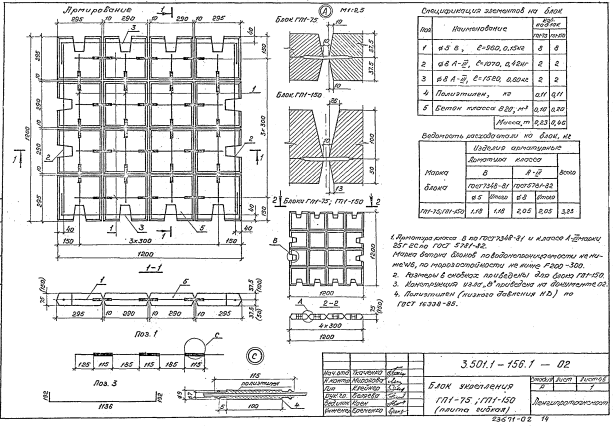

В выпусках серий 3.820-15 «Плиты крепления откосов земляных плотин», 3.820.1-70 «Плиты для крепления каналов и откосов плотин», 3.501.1-156 «Укрепления русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб», 3.503.1-66 «Изделия сборные железобетонные водоотводных сооружений на автомобильных дорогах» приводятся возможные варианты сокращенного наименования изделий в зависимости от сферы применения.

Маркировочные обозначения наносятся темной несмываемой краской, устойчивой к перепадам температур и воздействию окружающей среды. Отмечаются дата изготовления, масса и штамп отдела технического контроля. В некоторых случаях производитель может использовать собственную маркировку – рекомендуем перед покупкой уточнить этот момент.

Транспортировка и хранение

Правила транспортировки и хранения железобетонных плит укрепления определены ГОСТ 13015-2012, СНиП 12-03-2001, СНиП 12-04-2002 и сериями 3.503.9-78.1, 3.501.1-156, 3.501.1-156. ПБ-1-20 отличаются значительными габаритами и массой, поэтому подъем и перемещение изделий производится при помощи специальной техники за монтажные петли. За один раз не рекомендуется переносить более одной единицы продукции.

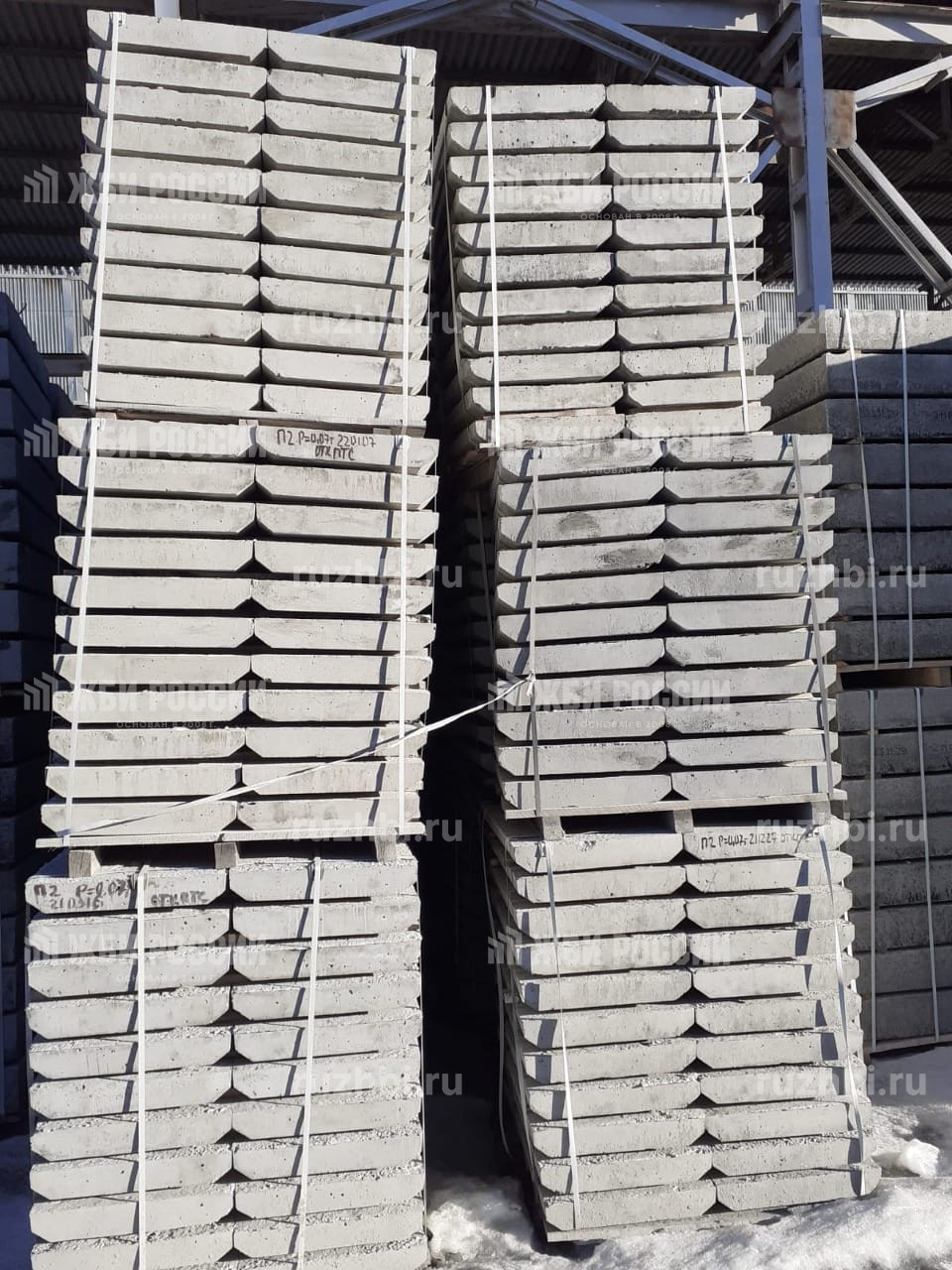

Правильное размещение штабеля в вагоне, кузове, прицепе или на площадке для хранения поможет избежать механических повреждений и уменьшить воздействие неблагоприятных условий окружающей среды. Изделия укладываются в горизонтальном положении на ровной поверхности, под нижний ряд плит устанавливаются деревянные подкладки, между вторым и каждым последующим рядами используются прокладки.

При перевозке конструкции должны быть надежно зафиксированы. Складское хранение предусматривает свободный доступ для контроля маркировки, возможности захвата и подъема. Не допускается сбрасывать плиты с высоты, волочить изделия без специальных подкладываемых приспособлений.

Заказывая плиты укрепления ПБ-1-20 на нашем сайте, вы получаете выгодную цену и быструю доставку в Екатеринбург. ЖБИ России – высокое качество, оптимальные сроки, любые формы оплаты.
